Fortigate routing 설정 시 경로가 둘 이상일 경우 라우팅을 선택하는 프로세스 알아보기

1. Most Specific route

먼저 Fortigate는 서브넷이 작은 경로를 선택합니다.

예를 들어,

1. 목적지 0.0.0.0/0 port1로 설정된 라우팅 경로

2. 목적지 192.168.1.0/24 port2로 설정된 라우팅 경로

위 처럼 설정되어 있을 시 192.168.1.0/24의 서브넷은 0.0.0.0/0에도 포함됩니다.

이럴 경우 192.168.1.0/24의 경로는 port2를 선택합니다.



2. Lowest distance

목적지가 동일한 경우

0.0.0.0/0의 wan1,2로 두 개의 라우팅 경로가 존재할 경우

라우팅 설정값인 distance를 보게되는데

더 낮은 distance값이 우선이 됩니다.

wan1 distance : 5

wan2 distance : 10

으로 설정된 경우 wan1의 경로 선택

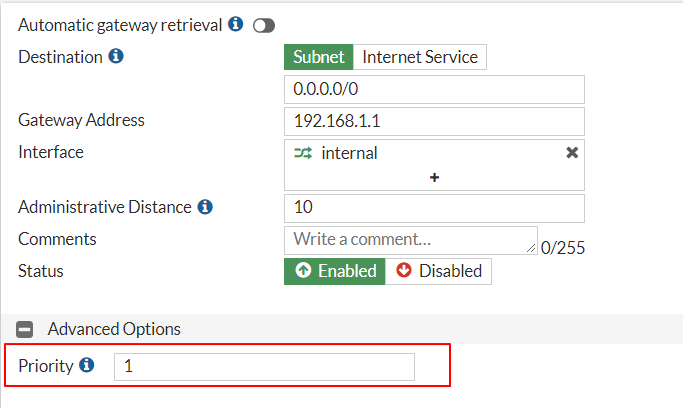

3. Lowest metric(dynamic routes) and priority (static routes)

그 다음

목적지도 동일하고 distance값도 동일할 경우

dynamic route의 경우 metric

statice route의 경우 priority

값이 낮은 경로 보고 선택합니다.



4. ECMP (Equal cost multipath)

목적지 distance, metric 또는 priority가 모두 동일할 경우

ECMP로 트래픽을 분산하여 보내게 동작합니다.

ECMP에 대해선 나중에 따로 포스팅하겠습니다!!

이상
